シークイン／ビーズデバイスのスロットに割り当てる

EmbroideryStudioには、ネイティブEMBデザインファイルと共に保存される、別々のドロップシークインとドロップビーズ機能があります。しかしマシンファイルにエクスポートすると、「ドロップビーズ」と「ドロップシークイン」機能は共にジャンプコードに置き換えられます。現在EmbroideryStudioでは一つのデザインに対し、最大８つのシークイン／ビーズに対応しています。現在のパレットが現行のデバイス設定に対応していない場合、シークインとビーズはエクスポート時に、それぞれのスロットに割り当てることができます。マシンの中には、デバイスごとに最大１６個のスロットに対応しているものもあります。これらのスロットのうちどれでも使用可能で、８つのシークイン／ビーズを割り当てることができます。

エクスポート時にデバイスのスロットに割り当てるには

1エクスポートしたいシークイン／ビーズデザインを開きます。

2ファイル>マシンファイルにエクスポートを選択します。マシンファイルにエクスポートダイアログが開きます。

3名前を付けて保存ドロップリストから、必要なフォーマットを選択します。

4オプションをクリックします。CSD保存オプションダイアログが開きます。

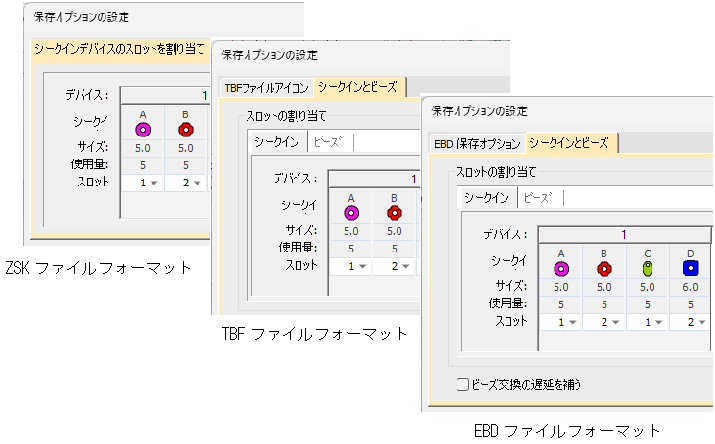

使用するファイルフォーマットが、シークインまたはビーズに対応するかにより、以下のタブが表示されます。

Dahaoマシンフォーマットを使用しているデザインの場合、DSTマシンファイルは非標準的なジャンプコードの使用に修正されたプロトコルを使用します。以下のタブが表示されます。シークイン／ビーズがデバイスのそれぞれのスロットに、常に割り当てることが目的です。

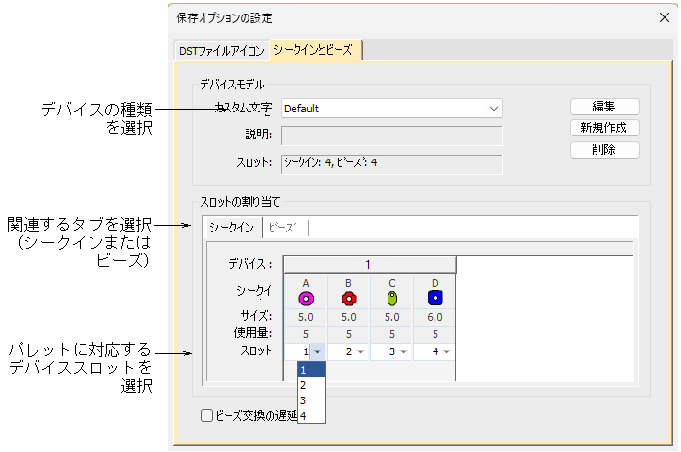

5Dahao DSTを使用している場合、名前ドロップリストから使用するデバイスモデルを選択します（例：シークイン：４，ビーズ：４）。

コントローラーによって、デバイスのスロットを指定するのに使用するコードの組み合わせは異なります。すでに定義されているファクトリー設定が与えられていることもあります。あなたのデバイスで使えるよう、これらを利用することができます。詳細はDahao DSTのマッピングルールを特定するをご覧ください。

6タブを選択します（シークインまたはビーズ）。

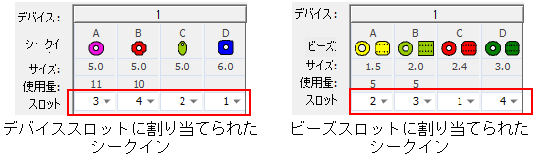

各コラムのスロットドロップリストから、対応するデバイススロットを選択します。この4シークイン4ビーズデザインの場合、以下のようなマッピングになるでしょう。

メモ　このマッピングはデザインファイルではなく、マシンファイルにのみ影響がある為、製作ワークシートには表示されません。
