基準点&変形ノード

デジタイズ方法を選択すると、アウトラインに沿って入力ポイントを作成することで形状を作成することができます。

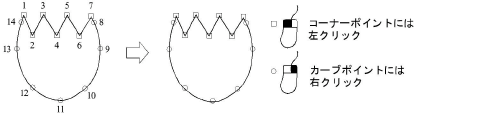

コーナーポイントにはマウスの左ボタンを、カーブポイントには右ボタンを使います。オブジェクトの編集時には、ベジェハンドルも利用することができます。




一般的なルールは以下のとおりです。

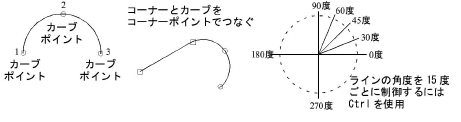

3角度を15度ごとに制御するには、Ctrlを押しながらデジタイズします。

3完璧な円弧を描くには、右クリックで3点をマークし、Enterを押します。

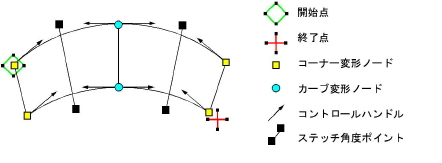

デジタイズした入力ポイントは、コントロールポイントとなります。コントロールポイントはオブジェクトの種類によって若干異なります。ほとんどのコントロールポイントは追加、削除、移動が可能で、コーナーポイントとカーブポイントは入れ替えることができます。開始や終了点のようなコントロールポイントは削除することができません。
