Colori filo di disegno

Usa Docker > Informazione disegno per visualizzare e modificare dettagli disegno prima dell’approvazione disegno o cucitura.

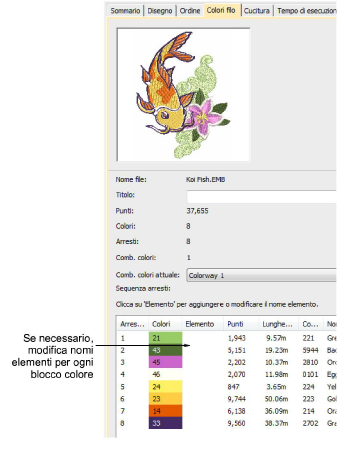

Il tab Colori filo ti permette di visualizzare la sequenza colore ed il conteggio punti per ogni ‘elemento’ disegno. Gli elementi corrispondono ai cambiamenti colori. Il tab fornisce inoltre una stima dell’Uso del filo che potrebbe essere usata per esigenze di produzione o di valutazione dei costi.

I dati di questo tab sono estratti dal disegno e non possono essere modificati, eccetto Elemento.

Campo

Funzione

Nome file

Il nome file di disegno selezionato. Per facilitare la catalogazione esso sarà spesso un numero o un formato alfanumerico .

Titolo

Si ridireziona su nome file. Aggiungi un nome più descrittivo per facilitare la ricerca. Il nome appare sul foglio di approvazione o foglio lavoro.

Punti

Indica il conteggio punti totale per il disegno.

Colori

Indica il numero di colori filo compresi nel disegno.

Combinazioni colori

Numero di combinazioni colori nel disegno.

Combinazione colori corrente

Usa la lista a discesa per cambiare combinazioni colori, se disponibile. Quando scegli una combinazione colori diversa, la minifoto e la lista sequenza arresti sono aggiornate.

La tabella in fondo contiene un elenco di tutti i cambi colore nel disegno così come appaiono nel foglio di lavoro produzione. Essa fornisce i seguenti dettagli:

Campo

Funzione

Arresto #

L’arresto macchina corrispondente al cambio colore.

Colori

Indica il numero della fessura colore del colore sulla tavolozza colori.

Elemento

Nome definito dall’utente per identificare ciascun blocco colore.

Punti

Esiste un conteggio punti per ogni elemento del disegno. Puoi esibirlo come conteggio punti per ogni elemento o come conteggio cumulativo.

Lunghezza

Metraggio del filo richiesto per ogni colore.
