Visualizzazione ripetizioni disegno

Usa Visualizza > Mostra le ripetizioni per attivare/disattivare la visualizzazione delle ripetizioni del disegno. Clicca a destra per le impostazioni.

Molti clienti realizzano indumenti tradizionali come i sari che utilizzano disegni continui e talvolta sovrapposti. È importante esser capaci di vedere questi disegni insieme con le loro ripetizioni. La funzione Mostra ripetizioni mostra disegni ripetuti, incluse le paillettes, in TrueView e visualizzazione punto. Puoi visualizzare un disegno, perfino durante la digitalizzazione, con qualsiasi numero di ripetizioni. Il numero può essere intero o frazionato.

Nota: È importante che il grafico usato sia delle giuste dimensioni e nella corretta posizione orizzontale. Controlla sempre la posizione del grafico prima di iniziare a digitalizzare.

Per visualizzare ripetizioni disegno...

1Imposta le tue unità di misura come richiesto.

Nota: I controlli di lunghezza e densità punto restano in mm a prescindere dal sistema di misura. Questi controlli riflettono le funzioni della macchina poichè le macchine industriali sono sempre in mm.

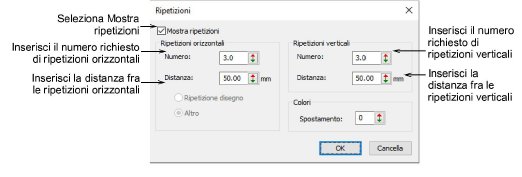

2La prima volta che usi la funzione clicca a destra lo strumento Mostra ripetizioni oppure premi la scorciatoia W per accedere alla finestra dialogo Ripetizioni.

3Seleziona la casella di controllo Mostra ripetizioni per attivare la funzione.

4Imposta la distanza fra le ripetizioni orizzontali Essa sarà sempre espressa in millimetri. A seconda del modello, sono disponibili diverse opzioni:

Opzione	Funzione
Ripetizione disegno	Quest’opzione è disponibile solo con il modello Schiffli. La distanza di ripetizione è fissa. Tipicamente è un fattore – x1, x2, x3, ecc – dello spaziamento degli aghi. Per i particolari vedi il Supplemento Schiffli.
Altro	Se selezionata, devi inserire manualmente l’impostazione distanza in mm. L’opzione è usata quando si realizza un lavoro di disegno continuo su sistemi a più testine. Il numero corrisponde generalmente alla distanza fra le testine della macchina – ad es. 135 mm – o fattori di questo.

5Inserisci il numero di ripetizioni orizzontali Le ripetizioni sono proporzionate a seconda del disegno originale. Ciò significa che i disegni sono visualizzati solo per numeri interi dispari di ripetizioni (1, 3, 5).

Ripeti	Effetto
1.0	Si visualizza solo il disegno originale.
1.2	Si visualizza il disegno originale, oltre a 0,1 del disegno su entrambi i lati dell’originale.
2.0	Si visualizza il disegno originale, oltre a 0,5 del disegno su entrambi i lati dell’originale. Il modello di ripetizioni appare così: ][][.
2.9	Si visualizza il disegno originale, oltre a 0,95 del disegno su entrambi i lati dell’originale.
3.0	Si visualizza il disegno originale, oltre a una copia completa del disegno su entrambi i lati dell’originale. Il modello di ripetizioni appare così: [][][].

3Clicca OK per applicare.

Suggerimenti...

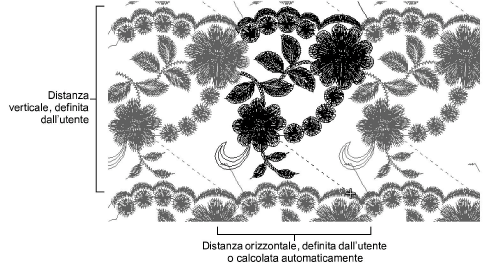

3La distanza verticale non è limitata dalla distanza ago o testine. La distanza verticale sarà una funzione dell’altezza del disegno. Imposta la distanza verticale e il numero di ripetizioni a piacimento.

3Per aiutarti a distinguere il disegno originale dai modelli ripetuti, usa l’opzione Colori per visualizzare le ripetizioni in diversi colori. Inserisci uno spostamento colori per indicare dove vuoi iniziare con la prima ripetizione colore. Diciamo che hai un disegno a 4 colori che utilizza i colori di tavolozza 1, 2, 3, 4. Se imposti lo spostamento colore su 5, i colori di ripetizione si visualizzeranno come 5, 6, 7, 8.

3Usa l’icona Mostra ripetizioni per attivare/disattivare le ripetizioni del disegno.

Questioni relative...

3Preparazione grafico per ricamo continuo

3Imposta unità di misura
