Sortie pour un cadre rotatif à deux positions

Utilisez Standard > Exporter fichier machine pour exporter le dessin pour exporter le dessin en cours dans un fichier machine pour la broderie.

EmbroideryStudio prend en charge les cadres rotatifs à deux positions. Les zones de broderie sont indiqués en rouge et en bleu. la zone rouge est normalement brodée en premier. Ensuite, après avoir fait pivoter le cadre, la zone bleue est brodée.

Pour produire un dessin pour un cadre rotatif à deux positions...

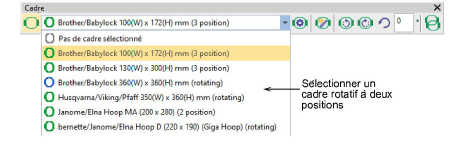

1Ouvrez votre dessin et sélectionnez un cadre rotatif à deux positions dans la liste Mes Cadres.

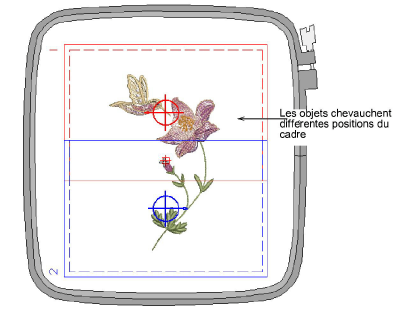

Les objets peuvent chevaucher différentes positions du cadrfe ou chaque objet peut tenir dans une seule position du cadre.

2Pour exporter en un format reconnu par la machine que vous avez sélectionnée, cliquez sur l’icone Exporter fichier machine.

Si vous n’avez pas encore divisé d’objets entre deux positions de cadre, EmbroideryStudio détermine s’il y en a qui ne se trouvent pas entièrement dans l’une des deux positions (ou plus) du cadre :

3Si c’est le cas, ceux-ci sont sélectionnés dans la fenêtre dessin et il vous est demandé de les éditer, les diviser ou de les supprimer.

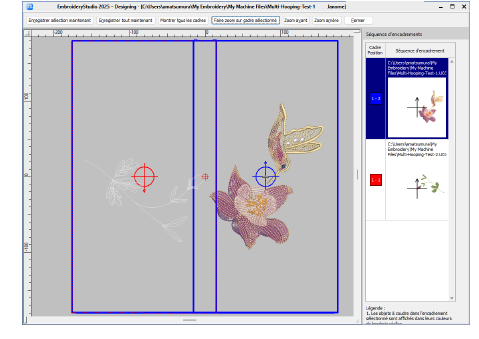

3Si le dessin peut être brodé dans le cadre, la boîte de dialogue Exporter fichier machine s’ouvre.

3Si le dessin ne se coud pas comme un seul cadre, c’est-à-dire que plus d’une rotation du cadre serait nécessaire, un message d’avertissement s’affiche.

3Cliquez sur le bouton Enregistrer tout maintenant.

Selon le format de votre machine, EmbroideryStudio peut enregistrer toutes les dessins fractionnées dans un seul fichier que votre machine peut lire. Ou il peut enregistrer chacun dans son propre fichier, avec l’ordre de couture indiqué comme suffixe pour chaque nom de fichier.

Conseils d’utilisation...

3La zone de broderie physique des cadres multi-positions est représentée par la ligne continue. Cependant, une rotation du cadre pourrait causer un petit écart de positionnement. Pour éviter cela, une marge de 5 mm est permise des deux côtés. Elle est représentée par une ligne pointillée. Nous vous recommandons de rester dans la zone pointillée.

3Si des objets dans la zone bleue sont mis en séquence avant ceux de la zone rouge, vous ne pouvez les enregistrer en dessin de cadre multi-positions. En d’autres termes, vous ne pouvez pas créer un seul fichier machine dont le début se situe dans la deuxième position du cadre. Cela nécessiterait plus d’un seul fichier machine, ce qui n’est pas autorisé.
