Eckbruchzahlen festlegen


Benutzen Sie ,Traditionelles Digitalisieren > Spalte C’, um Spalten oder Umrandungen einer festgelegten Breite zu digitalisieren. Rechtsklicken ruft die Einstellungen auf.

In scharfen Kurven kann ein Abstand, der an der äußeren Kante ausreichende Abdeckung bietet, an der inneren Kante eine Anhäufung von Stichen verursachen. Dies wiederum kann bei der Ausstickung zu Fadenbrüchen führen. Durch das Anpassen der ‚Eckenbruchzahl’ können Sie steuern, wie sich die Stiche in Spalte C-Objekten wenden.

Um Eckbruchzahlen einzustellen...

1Doppelklicken Sie auf ein Spalte C-Objekt oder rechtsklicken Sie auf das Werkzeug, um auf die Objekteigenschaften zuzugreifen.




2Geben Sie in dem Eckbruchzahl-Feld eine neue Eckbruchzahl ein.

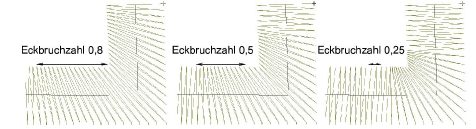

3Ein Erhöhen der Bruchzahl verteilt die Drehung über mehr Stiche.

3Ein Verringern der Bruchzahl reduziert die Anzahl der sich drehenden Stiche.




Tipp: Spitze Ecken abrunden ist auch für Spalte C-Objekte verfügbar, um Ihnen die Option von spitzen oder runden Ecken zu geben.
