Mapper les dessins de caractères dans Explorateur de dessins

Utiliser l’option Afficher (Gérer dessins) > Collection de dessins clavier pour basculer l’affichage du docker.

La fonction Collection de dessins clavier vous permet de faire correspondre des dessins de caractères de broderie à des caractères de clavier pour une utilisation rapide et facile dans EmbroideryStudio. Vous devez d’abord créer une collection de dessins clavier pour stocker vos caractères. Une fois créé, vous pouvez commencer à mapper les dessins de caractères dans les emplacements correspondants dans le CDC. Il existe différentes façons de le faire. Cette procédure montre comment mapper des dessins de caractères à partir de la Explorateur de dessins, individuellement et par lots.

Pour créer une collection de dessins clavier...

1Accédez à Explorateur de dessins via la boîte à outils Gérer designs.

2Localisez le dossier contenant les dessins de caractères que vous souhaitez utiliser et sélectionnez un caractère sur lequel baser votre hauteur de référence.

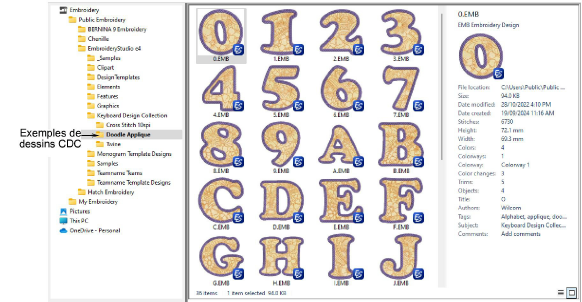

Suggestion : La fonctionnalité Collection de dessins clavier fournit un certain nombre de collections de dessins caractères spécialement conçues. Vous trouverez des collections parmi vos inclusions de dessin EmbroideryStudio.

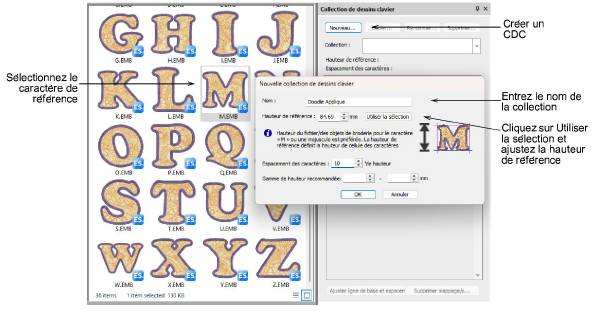

3Ouvrez le docker Collection de dessins clavier et cliquez sur le bouton Nouveau.

4Entrez un nom pour votre collection dans le champ Nom ou acceptez la valeur par défaut. EmbroideryStudio affichera le nom du dossier actuellement sélectionné.

5Spécifiez une hauteur de référence. La meilleure façon de le faire est de cliquer sur le bouton Utiliser la sélection. Cela affectera la hauteur du caractère sélectionné directement au champ Hauteur de référence. Arrondissez si nécessaire – par exemple « 85 mm ».

La hauteur de référence ne redimensionne pas les dessins lors du mappage. Les couleurs et la taille du dessin d’origine sont conservées. Toutefois, la hauteur de référence que vous définissez ici devient la hauteur par défaut dans le docker Propriétés d’objet lors de l’utilisation de la police.

Suggestion : Pour garantir la mise à l’échelle relative de toutes les lettres, utilisez la hauteur moyenne des caractères les plus hauts de la collection. Il s’agit généralement de lettres majuscules. La lettre « M » représente généralement la taille moyenne.

6Ajustez l’espacement des caractères si nécessaire.Ceci est spécifié en pourcentage de la hauteur. Cela peut varier selon le style des caractères sources. Par exemple, avec les polices de script, l’espacement des caractères doit être défini à 0 % de la hauteur. Cette valeur peut être ajustée dans la boîte de dialogue Propriétés d’objet > Lettrage lors de l’utilisation de la police.

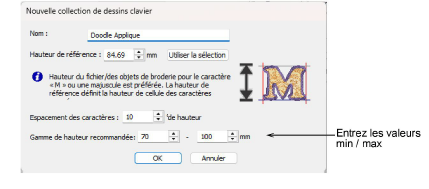

7Saisissez une gamme de hauteur recommandée. L’évolutivité dépend de la qualité des caractères originaux. Règles générales :

3Dessins de catégorie A : ±20%

3Dessins de catégorie B, C, D : ±10%

Par exemple, une police de catégorie A avec une hauteur de référence de 85 mm peut avoir une plage de taille recommandée de 70 mm à 100 mm.

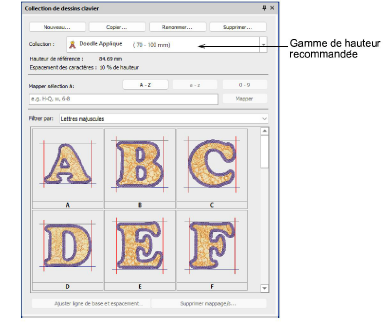

Les valeurs que vous saisissez ici ne sont qu’indicatives. Ils sont affichés dans la liste des collections du docker Collection de dessins clavier, ainsi que dans la liste des polices del docker Propriétés d’objet > Lettrage.

8Cliquez sur OK pour confirmer.

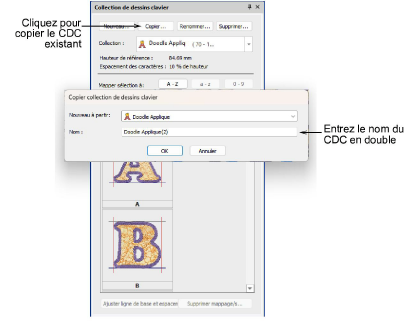

Suggestion : Utilisez les boutons en haut du docker pour gérer vos collections : copier, renommer ou supprimer. L’option Copier peut être utile si vous souhaitez baser une nouvelle collection sur une ancienne.

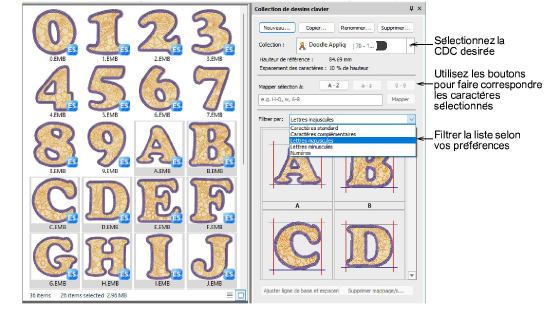

Pour mapper des dessins de caractères...

1Filtrez le jeu de caractères à l’aide de la liste déroulante Filtrer par.

2Sélectionnez un ou plusieurs dessins de caractères à mapper. Maintenez les touches Maj ou Ctrl enfoncées pour sélectionner un groupe ou une plage de caractères.

3Pour mapper un seul caractère, sélectionnez l’emplacement correspondant et double-cliquez ou cliquez sur Mapper. Le caractère est ajouté à la collection.

3Pour mapper plusieurs caractères, cliquez sur le bouton de mappage de lot approprié : A-Z, a-z ou 0-9. Les caractères sélectionnés sont ajoutés à leurs emplacements correspondants dans la collection de dessins clavier.

Parfois, le mappage par lots peut prendre plus de temps avec des dessins de caractères complexes. Certaines polices peuvent être plus gourmandes en points et prendre plus de temps à générer.

Note : Les fichiers de dessin doivent être nommés de manière cohérente afin de pouvoir être triés par ordre croissant ou décroissant. Par exemple, ‘A, B, C, D’ et ‘a, b, c, d’, etc.
