Visualizzazione della posizione del puntatore

Usa Standard > Opzioni per accedere ad opzioni d’applicazione per la visualizzazione del disegno, di griglia e guide e di altre impostazioni.

Quando sposti il mouse o il puck per la digitalizzazione, la posizione del puntatore compare nella Barra di stato al fondo dello schermo. Usa il tab Opzioni > Generali per mostrare la posizione puntatore come valore relativo od assoluto.

Seleziona un’impostazione Relativo o Assoluto per il puntatore:

Opzione

Funzione

Relativo

Mostra la posizione del puntatore relativa all’ultimo punto o punto cucitura digitalizzato. È utile per la digitalizzazione o modifica dei punti.

Assoluto

Mostra la posizione del puntatore come valore assoluto dal primo punto ago del disegno. Utile per controllare che il disegno si adatti ad una data superficie.

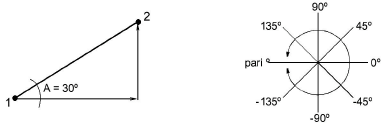

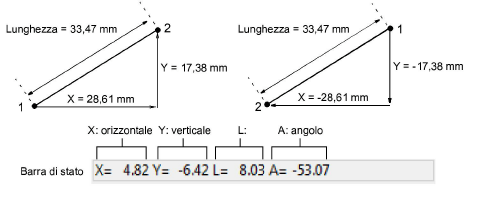

I valori X e Y mostrano la distanza orizzontale e verticale del puntatore dal punto relativo o assoluto. Il valore L è la lunghezza della linea che collega due punti, mentre A è l’angolo di quella linea, relativamente al piano orizzontale. Puoi misurare le distanze sullo schermo utilizzando i valori nella Barra di stato. Puoi anche usare la funzione Misura (M).

Un valore X negativo indica che il secondo punto era stato posto alla sinistra del primo. Un valore Y negativo si visualizza quando il secondo punto è sotto il primo. Gli angoli negativi indicano angoli di oltre 180º – ad esempio, un angolo di -60º è pari a 300º.
