Opzioni di visualizzazione righelli e guide

Clicca a destra Visualizza > Mostra righelli e guide per impostare le opzioni di Passa su griglia e Passa su guide.

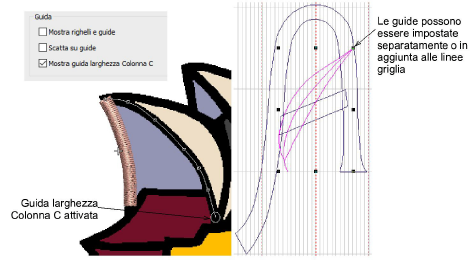

Righelli e guide sono attivati dall’interruttore Mostra righelli e guide. L’unità di misura – mm o pollici – dipende dalle impostazioni regionali del Pannello di Controllo di MS Windows®. La scala del righello si regola con l’impostazione zoom corrente. Le guide possono essere usate separatamente o in aggiunta a linee griglia per un lavoro dettagliato.

Passa su guide può essere impostato per le guide indipendentemente dalle linee griglia. I punti di riferimento, i punti di controllo o gli orli principali degli oggetti si allineano sulle guide durante le operazioni di digitalizzazione, ridimensionamento, risagomatura o posizionamento. Per disabilitare temporaneamente Passa su guide mentre digitalizzi, tieni premuto Alt.

L’opzione Mostra guida larghezza Colonna C attiva uno speciale cursore con lo strumento Colonna C. Appare un cerchio alla posizione del cursore corrispondente all’impostazione di larghezza nel docker Proprietà oggetto. Esso è utile quando digitalizzi un bordo basato su un’immagine di sfondo. Quando l’offset è parziale, vengono visualizzati due cerchi, uno per ciascun lato.

Nota: Per avvantaggiarti della guida alla larghezza, devi accettare l’impostazione di larghezza corrente premendo Invio, piuttosto che digitalizzare punti di riferimento dopo aver finalizzato la linea centrale.
