Ruota oggetti per linea di riferimento ed angolo


Usa Trasforma > Trasforma per linea di riferimento numericamente per trasformare oggetti selezionati utilizzando una combinazione di punti di riferimento e valori numerici.

Lo strumento Trasforma offre un altro metodo di trasformazione oggetti selezionati utilizzando una combinazione di punti di riferimento e valori numerici. In questo modo si dispone di una tecnica molto accurata per la rotazione di oggetti selezionati.

Per ruotare oggetti per linea di riferimento ed angolo...

1Seleziona gli oggetti da ruotare.

2Decidi quali due punti dell’oggetto o disegno formeranno la linea di riferimento. Dovrà trattarsi di una linea importante – ad es. una linea perfettamente orizzontale o verticale nel disegno finale.

3Seleziona Modifica > Trasforma > Trasforma per linea di riferimento numericamente.

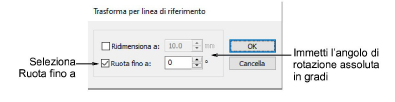

4Seleziona la casella di controllo Ruota fino a, ed immetti l’angolo rotazione della linea di riferimento. Ad esempio, per ruotare l’immagine in modo da allinearla con l’asse orizzontale, immetti un valore di 0°. Il campo Angolo accetta angoli da 0 a ±180 gradi.




5Clicca OK.

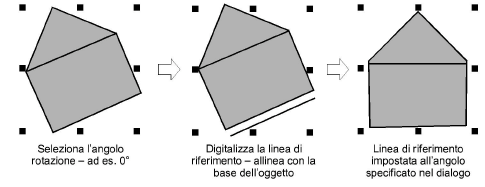

6Clicca per marcare i punti d’inizio e fine della linea di riferimento.

Premi Ctrl per forzare l’angolo dell’asse ad incrementi del 15°. In alternativa, premi Invio due volte per usare una linea di riferimento orizzontale per predefinizione.
