Creazione modelli di linee di partitizione


Usa Punti riempimento > Tatami per creare riempimenti per sagome irregolari più grandi. Clicca a destra per impostazioni.

La funzione Linea di partitizione rappresenta un metodo alternativo per lo spostamento di penetrazioni ago in riempimenti Tatami. Il docker Proprietà oggetto > Riempimenti > Tatami ti permette di impostare linee di partitizione. Si possono impostare due parametri – Sequenza ed Angolo.




Riesegui sequenza

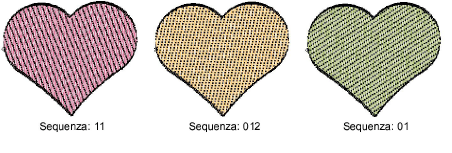

Linea di partitizione ti permette di specificare fino ad otto spostamenti tatami. In ogni modello il numero di righe è determinato dal numero di cifre nella sequenza.

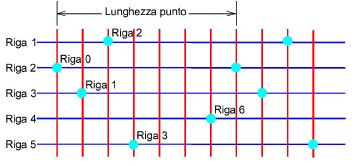

Ogni lunghezza punto è divisa in ‘nodi’ numerati con cifre che variano fra lo 0 ed il 7. Un numero sequenziale di partizione di ‘20163’ si tradurrebbe nel modello seguente:




Angolo

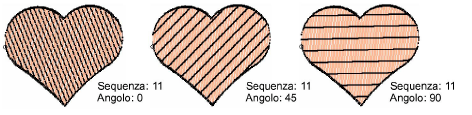

Puoi anche inclinare la griglia formata dai nodi di partizione per variare ulteriormente le penetrazioni ago. Nel campo Angolo, specifica un angolo griglia.




Suggerimento: I modelli tatami possono essere combinati con riempimenti curvi per effetti interessanti.
