Spécifier les règles de mappage pour Dahao DST

Si votre dessin ou modèle utilise le format machine Dahao, le fichier machine DST utilise un protocole modifié pour l’utilisation non standard des codes de Saut. Ce format est également utilisé par contrôleurs compatibles. Les contrôleurs utilisent des combinaisons de codes spécifiques pour adresser les emplacements sur l’appareil. Les règles de mise en correspondance peuvent être spécifiées par le fabricant de l’appareil. Il peut également s’agir d’un certain nombre d’essais et d’erreurs avec des échantillons de test. Pour plus de flexibilité et de modularité, EmbroideryStudio prend en charge tous les types de mappage. Certains mappages d’usine prédéfinis sont fournis. Vous pouvez les adapter à votre appareil. Il s’agit d’une opération de type « régler et oublier ».

Spécifier les règles de mappage...

1Ouvrez le dessin au format Dahao que vous souhaitez exporter.

2Sélectionnez Fichier > Exporter fichier machine. Le dialogue Exporter fichier machine s’ouvre.

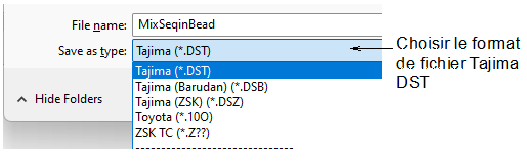

3Choisissez Tajima DST dans la liste déroulante Enregistrer comme type.

4Cliquez sur Options. Le dialogue Options d’enregistrement s’ouvre. Sélectionnez l’onglet Paillette et perlage.

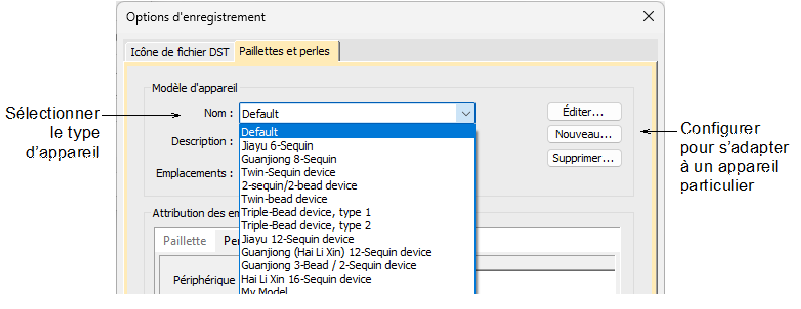

5Dans la liste Nom, sélectionnez le modèle qui correspond le mieux au périphérique de la machine cible. Nous utilisons ici la valeur par défaut « paillette : 4, perle : 4 ».

6Cliquez sur Nouveau pour créer un nouveau modèle d’appareil basé sur le modèle sélectionné.

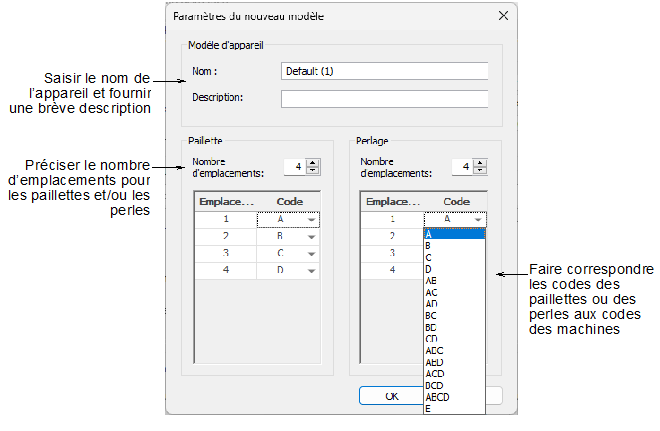

7Donnez au dispositif un nom et une brève description si nécessaire.

8Spécifiez le nombre d’emplacements dédiés aux paillettes et/ou aux perles.

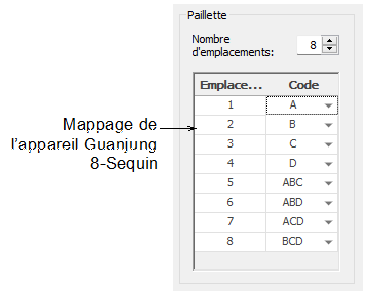

9Associez ensuite chaque emplacement au code requis - par exemple A, B, C, D, ou une combinaison de ces codes. Par exemple, le dispositif Guanjung 8-Sequin utilise actuellement ces règles de mappage...

10Cliquez sur OK pour confirmer. Ces informations sont enregistrées avec le modèle d’appareil nommé et seront appliquées chaque fois que vous mapperez un fichier DST à l’aide de ce modèle.
