Nommer éléments de dessin

Utilisez Dockers > Editeur de coloris pour ajouter ou éditer des coloris.

Utiliser Dockers > Informations relatives au dessin pour afficher et modifier des Informations relatives au dessin avant l’approbation ou la broderie du dessin.

Vous pouvez visualiser les blocs de couleur dans Editeur de coloris. Les blocs de couleur nommés sont appelés « éléments » de dessin. Ces informations sont enregistrées avec le dessin et imprimées sur les feuilles de programmation de production pour faciliter le travail des opérateurs de machine.

Pour nommer des éléments de dessin...

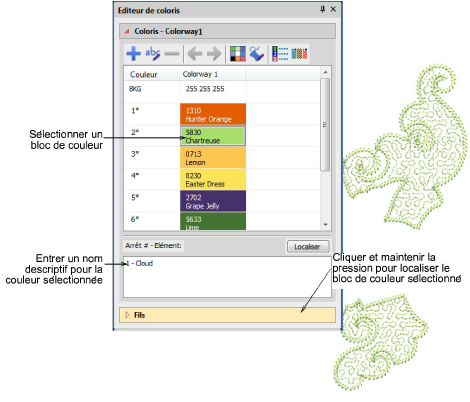

1Cliquez sur l’icone Editeur de coloris pour accéder à Editeur de coloris.

2Sélectionnez une couleur et cliquez en maintenant la pression sur Localiser pour l’afficher isolément. Les éléments correspondant à la couleur sont listés ci-dessous. S’il y en a plus d’une, sélectionnez et cliquez sur Localiser.

3Cliquez deux fois sur le champ Elément et saisissez un nom descriptif – par exemple, ‘Tiges’.

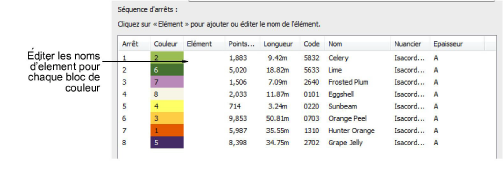

4Pour vérifier les éléments de dessin, sélectionnez Dessin > Informations relatives au dessin > Couleurs de fil.

5Dans les champs Elément, éditez des noms pour chaque bloc de couleur. Ces informations peuvent être incluses dans la feuille de programmation de production.
