Asignar ranuras de dispositivo de lentejuelas/canutillos

EmbroideryStudio provee funciones para Descargar lentejuela y Descargar canutillo separadas que se guardan en el archivo de diseño EMB nativo. Sin embargo, al exportar al archivo de máquina, las funciones ‘Descargar lentejuela’ y ‘Descargar canutillo’ se remplazan por códigos de Salto. Actualmente, EmbroideryStudio soporta hasta ocho (8) lentejuelas y/o ocho (8) canutillos por diseño. Si la paleta actual no corresponde a la configuración actual del dispositivo, se puede asignar lentejuelas y canutillos a sus ranuras respectivas al exportar. Algunas máquinas soportan hasta dieciséis (16) ‘ranuras’ por dispositivo. Se puede usar cualquiera de estas ranuras para asignarles hasta 8 lentejuelas y/o canutillos.

Para asignar ranuras en el dispositivo al exportar...

1Abra el diseño de lentejuelas/canutillos que desea exportar.

2Seleccione Archivo > Exportar archivo de máquina. Se abre el diálogo Exportar archivo de máquina.

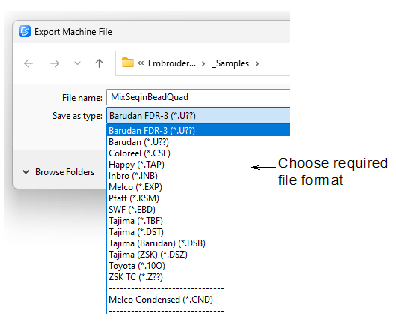

3Elija el formato de archivo requerido en la lista desplegable Guardar como tipo.

4Haga clic en Opciones. Se abre el diálogo Opciones de guardado.

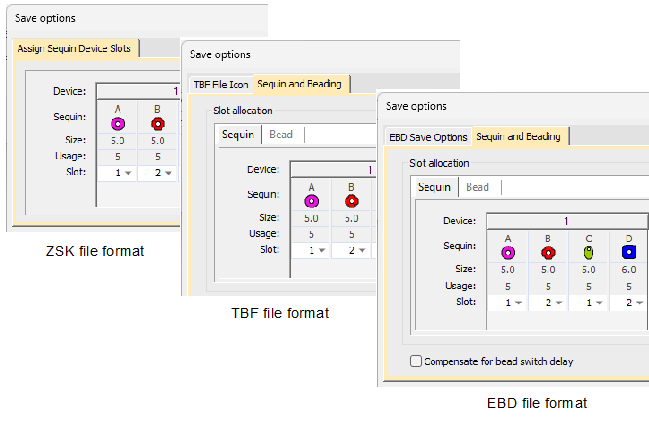

Dependiendo de si su formato de archivo soporta lentejuelas o canutillos, verá una pestaña del siguiente tipo...

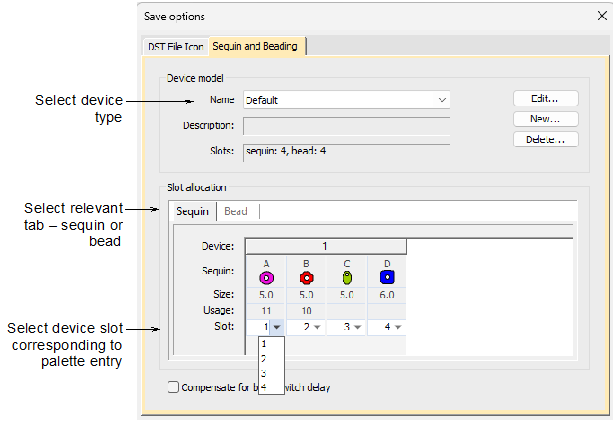

Si su diseño usa el formato de máquina Dahao, el archivo de máquina DST usa un protocolo modificado para un uso no estándar de los códigos de Salto. Verá la pestaña que se muestra abajo. El objetivo es siempre asignar lentejuelas y/o canutillos a sus respectivas ranuras en el dispositivo.

5Si está usando Dahao DST, seleccione el modelo de dispositivo que va a usar en la lista desplegable Nombre – p. ej., ‘lentejuela: 4, canutillo: 4’.

Los diferentes controladores usan combinaciones de código específicas para nombrar ranuras en el dispositivo. Se proveen algunas asignaciones predefinidas de fábrica. Puede adaptarlas para uso en su dispositivo. Vea Especificar reglas de asignación para Dahao DST para más información.

6Seleccione la pestaña requerida – Lentejuela o Canutillo.

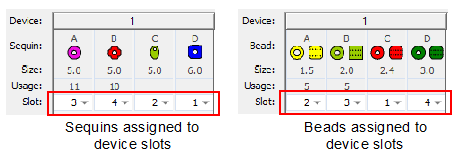

En la lista desplegable Ranura en cada columna, seleccione la ranura del dispositivo correspondiente. En el caso de nuestro diseño de 4-lentejuelas 4-canutillos, podemos terminar con una asignación como esta...

Nota: Esta asignación no está indicada en la hoja de trabajo de producción porque afecta únicamente al archivo de máquina, no al archivo de diseño.
