Applica accorciamento punti

Usa Effetti punto > Accorciamento per ridurre l’ammucchiamento punti in curve strette accorciando alcuni punti all’interno del margine. Clicca a destra per regolare le impostazioni di accorciamento punti.

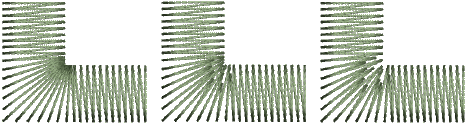

Applica l’accorciamento punti ad angoli stretti per diminuire la densità punto sul margine interno. Le impostazioni di accorciamento predefinite si adattano alla maggior parte dei disegni. Utenti esperti possono eseguire un override con impostazioni personalizzate.

Per applicare l'accorciamento punti...

1Clicca con la destra del mouse l’icona Accorciamento con o senza oggetti selezionati per accedere a proprietà oggetto.

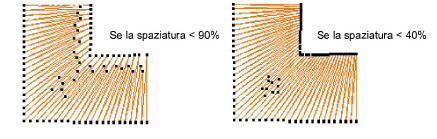

2Nel campo Se spaziatura <, immetti la spaziatura minima permessa fra punti (come % di spaziatura nominale) prima che l’accorciamento automatico abbia effetto.

3Immetti il numero massimo di punti corti consecutivi da concedere, con un limite di cinque.

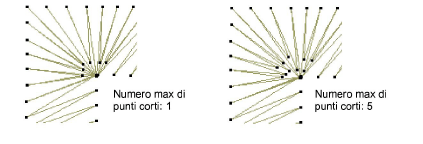

Un numero più alto consente una distribuzione più omogenea delle penetrazioni ago in curve strette, e riduce il raggruppamento punti.

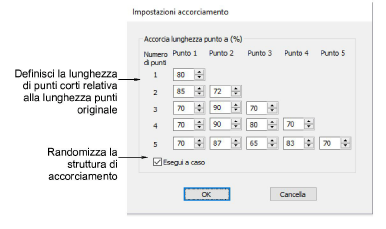

4Clicca il pulsante Impostazioni. Il dialogo Impostazioni accorciamento punti si apre. Puoi qui definire lunghezze individuali di punti corti consecutivi come percentuale dell’originale.

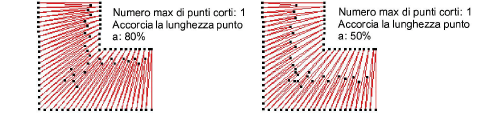

Un valore di 80% significa che il punto è accorciato fino all' 80% della lunghezza originale, non dell' 80%. Più piccola è la percentuale, più corto il punto.

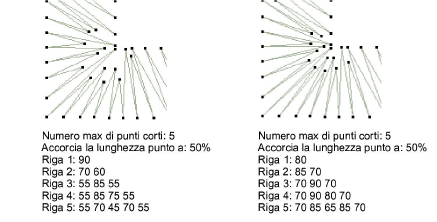

Se permetti tre punti corti, devi solo riempire le prime tre righe. Se permetti cinque punti corti, riempi tutte le cinque righe. Se viene generato un solo punto corto fra punti normali, sarà applicato il valore nella Riga 1. Se sono generati due punti corti consecutivi, i valori nella Riga 2 si applicheranno rispettivamente al primo ed al secondo punto. E così via percorrendo la scala in direzione ascendente.

Suggerimento: Per ottenere il risultato migliore usa un modello dentellato fra punti consecutivi.

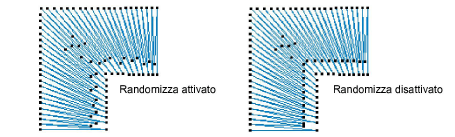

5Seleziona la casella di controllo Esegui a caso per randomizzare i valori dei campioni d’accorciamento. Ciò eliminerà linee indesiderate che si verificano in curve regolari.
