Aplicar fijaciones de canutillo

Use Canutillos > Paleta de canutillos para seleccionar canutillos en una paleta de formas de canutillo definidas por el usuario para el diseño actual.

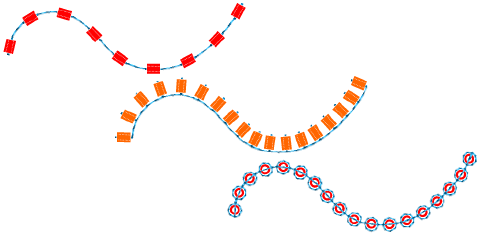

Puede seleccionar canutillos antes o después de digitalizar. Del mismo modo, puede predefinir las puntadas de fijación o cambiarlas en cualquier momento.

Para aplicar puntadas de fijación de canutillos...

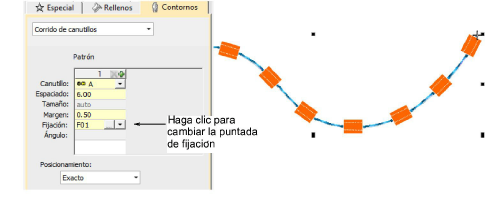

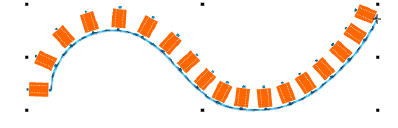

Para cambiar las puntadas de fijación, haga doble clic en las propiedades del objeto.

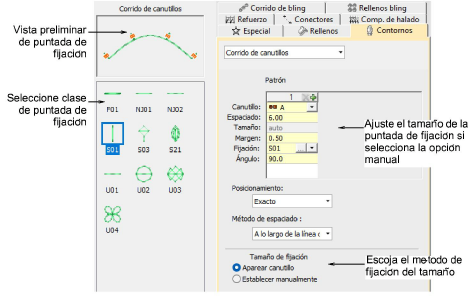

Haga clic en el botón ... en el campo Fijación. El panel desplegable se expande para mostrar una biblioteca de tipos de puntada de fijación.

Seleccione el estilo de anclaje preferido – ‘vertical’, ‘plano’, ‘lateral’.

Para ajustar el tamaño de la puntada de fijación, seleccione un método:

Método	Función
Casar canutillo	Establece automáticamente un margen alrededor del canutillo de forma que las puntadas de fijación no se perforen demasiado cerca.
Definir manualmente	Activa el campo Tamaño y le permite definir un tamaño de puntada de fijación independientemente del tamaño del canutillo.

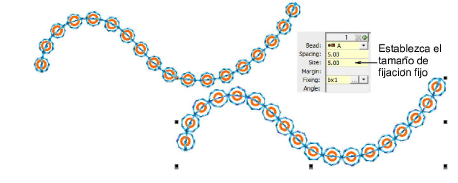

Si escoge la opción manua l’definir manualmente’, especifique un valor en el campo Tamaño. El tamaño se mide desde el centro del canutillo. Ingrese un valor entre 2.50 mm y 30.00 mm.

Si escoge case automático, especifique un margen para la puntada de fijación en el campo Margen. Ingrese un valor entre 0.20 mm y 2.00 mm. Esto asegura que la puntada de fijación no se perfore demasiado cerca al canutillo.

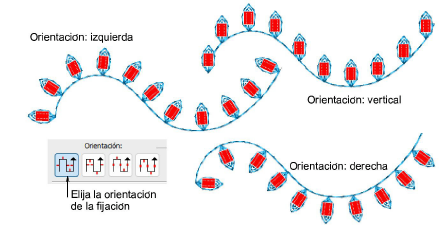

Para ajustar la orientación de la fijación, escoja una de las direcciones predefinidas – izquierda/derecha, arriba/abajo.
